ترانسفورماتور برق جنرال ولتاژ بالا 3 فاز

شرکت برق ژجیانگ جیانگشان هنگلی یکی از تولید کنندگان و تامین کنندگان پیشرو ترانسفورماتور برق عمومی ولتاژ بالا 3 فاز در چین است. اگر می خواهید ترانسفورماتور برق عمومی ولتاژ بالا 3 فاز بادوام را به صورت عمده فروشی تولید کنید، به لیست قیمت از کارخانه ما خوش آمدید. تمام محصولات سفارشی با کیفیت بالا و قیمت پایین هستند.

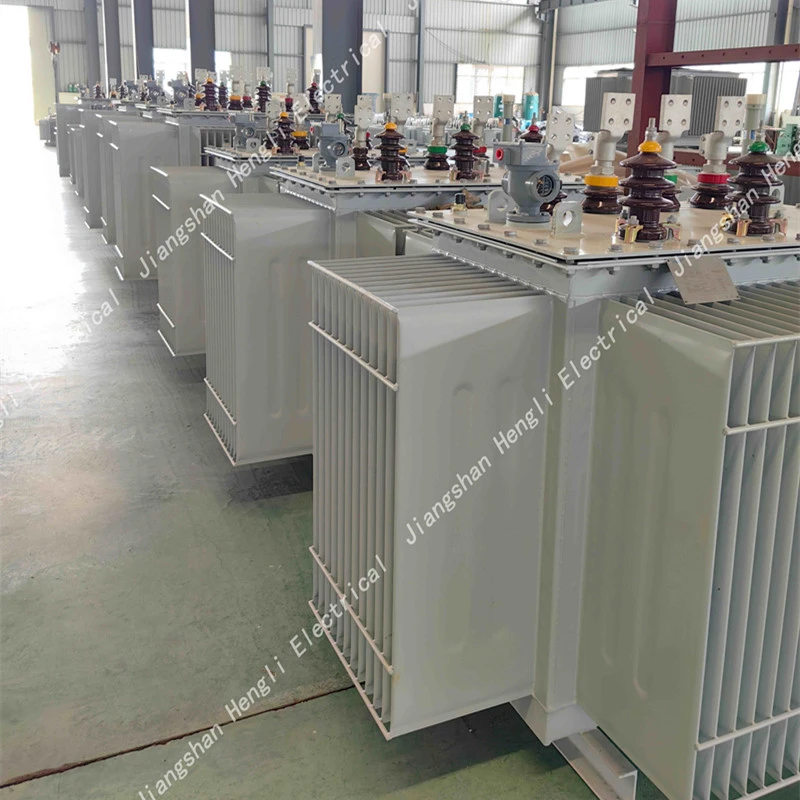

این یک ترانسفورماتور برق جنرال ولتاژ بالا 3 فاز برای سیستم های توزیع برق با ظرفیت متوسط ​​و بالا است. این مدل دارای ولتاژ 3150 کیلوولت آمپر است، با سمت ولتاژ بالا 33 کیلو ولت و سمت ولتاژ پایین 0.4 کیلو ولت، که یک راه حل عملی کاهشی برای تاسیسات صنعتی، پست ها و پروژه های زیرساختی بزرگ ارائه می دهد.

ترانسفورماتور با رتبه 3.15 MVA برای کاربردهایی طراحی شده است که مقدار زیادی توان الکتریکی باید از یک شبکه ورودی 33 کیلو ولت به یک سیستم توزیع ولتاژ پایین 400 ولت منتقل شود. ساختار غوطه‌ور در روغن، عایق الکتریکی و انتقال حرارت کارآمد را بین اجزای فعال و سیستم خنک‌کننده فراهم می‌کند.

ترانسفورماتور را می توان بر اساس IEC 60076 و الزامات خاص پروژه مهندسی کرد. برای خریداران، پارامترهایی مانند امپدانس اتصال کوتاه، تلفات تضمین شده، سطح عایق، افزایش دما و محدوده شیر باید در طی تایید فنی نهایی شوند نه اینکه فقط با ولتاژ و ظرفیت اسمی انتخاب شوند. IEC 60076 سری استاندارد بین المللی است که ترانسفورماتورهای قدرت را پوشش می دهد.

تلفات نهایی، امپدانس، سطح عایق، افزایش دما، محدوده شیر و پیکربندی لوازم جانبی مطابق با مشخصات فنی تایید شده تایید شده است.

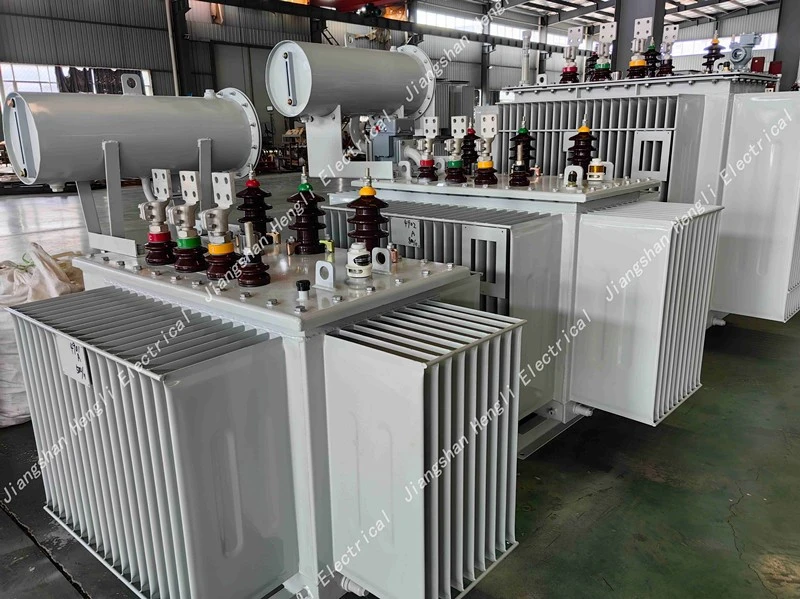

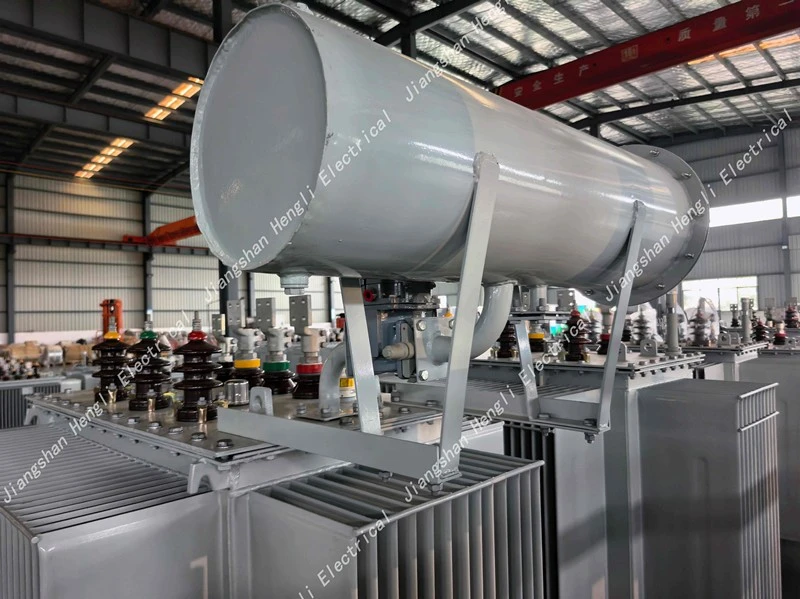

ترانسفورماتور 3150kVA 33/0.4kV حول یک هسته فولادی سیلیکونی CRGO چند لایه ساخته شده است و سیم پیچ های ولتاژ بالا و پایین به طور جداگانه طراحی شده است. مجموعه فعال در داخل یک مخزن فولادی مقاوم پر شده با روغن ترانسفورماتور نصب می شود.

این روغن دو عملکرد اساسی دارد: عایق الکتریکی و انتقال حرارت. در طول عملیات عادی، گرمای تولید شده توسط هسته و سیم پیچ ها به روغن اطراف منتقل می شود و سپس از طریق مخزن و سطوح خنک کننده پخش می شود.

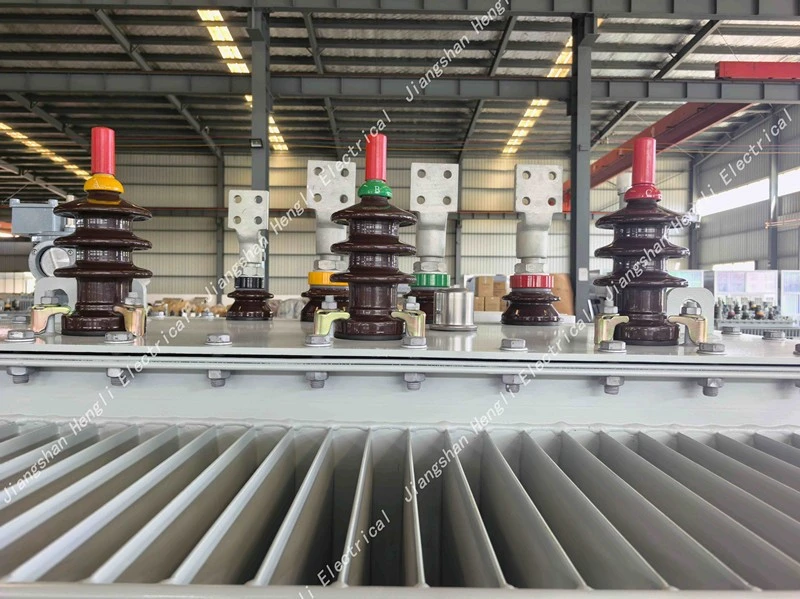

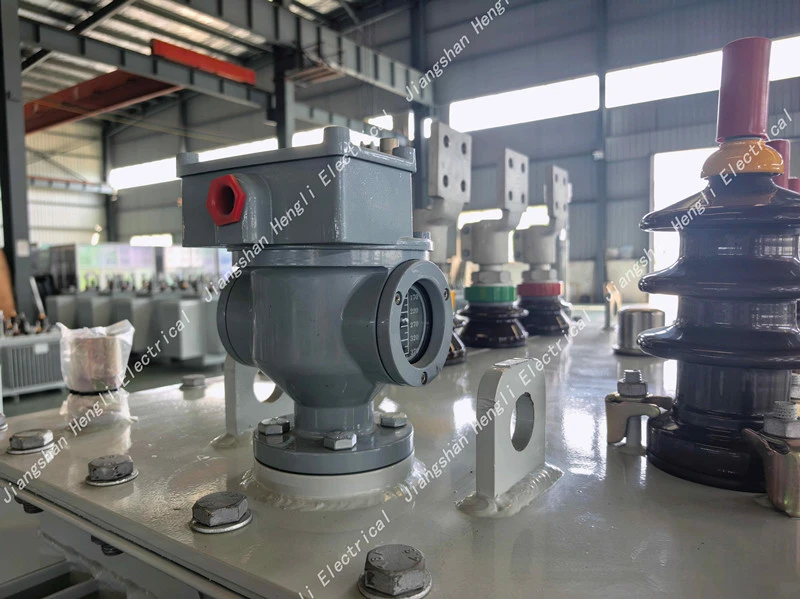

بسته به طراحی پروژه، ترانسفورماتور را می توان به بوشینگ های HV/LV، تعویض شیر، نشانگر سطح روغن، دماسنج، دستگاه کاهش فشار، تنفس، پایانه های زمین و سایر لوازم جانبی نظارت یا حفاظت مجهز کرد.

طراحی شده برای شبکه های توزیع 33 کیلوولت

ولتاژ اولیه 33 کیلو ولت این ترانسفورماتور را برای پروژه های تامین شده از شبکه های توزیع ولتاژ بالاتر مناسب می کند. سمت ثانویه 0.4 کیلو ولت برق را برای تابلو برق کم ولتاژ معمولی، موتورها، تجهیزات تولید و خدمات ساختمانی تامین می کند.

ظرفیت 3.15 MVA برای بارهای بزرگ

این ترانسفورماتور با ولتاژ 3150 کیلو ولت آمپر برای توزیع متمرکز برق مناسب است که در آن چندین بار پایین دستی را می توان از یک ترانسفورماتور تامین کرد. این می تواند به ساده سازی ترتیب ترانسفورماتور تأسیسات بزرگ صنعتی یا زیرساختی کمک کند.

خنک کننده کارآمد غوطه ور در روغن

خنک کننده ONAN از گردش طبیعی روغن ترانسفورماتور و هوا استفاده می کند و یک ترتیب خنک کننده ساده برای عملکرد مداوم فراهم می کند. در جایی که مشخصات بار یا شرایط محیطی به اتلاف گرمای بیشتر نیاز دارد، خنک‌سازی با هوای اجباری می‌تواند در طول طراحی در نظر گرفته شود. پیکربندی های مشابه 3150 کیلوولت آمپر غوطه ور در روغن معمولاً از خنک کننده ONAN استفاده می کنند.

سفارشی سازی مستقیم کارخانه

مواد سیم پیچ، امپدانس، گروه برداری، ترتیب شیر، روش خنک کننده، پیکربندی ترمینال، الزامات مربوط به محفظه و لوازم جانبی را می توان با توجه به پروژه مشخص کرد.

کارخانه تولیدی بزرگ:
یک ترانسفورماتور 3150kVA 33/0.4kV را می توان در پست اصلی یک تاسیسات تولیدی نصب کرد که برق را از شبکه برق 33 کیلوولت دریافت می کند. سپس خروجی 0.4 کیلو ولت می تواند چندین تخته توزیع ولتاژ پایین را که به ماشین آلات تولیدی، موتورها، تهویه مطبوع، روشنایی و سیستم های کمکی خدمت می کنند تغذیه کند.

برای تاسیساتی با بارهای موتور بزرگ یا تقاضای در حال تغییر سریع، مشخصات بار باید قبل از سفارش بررسی شود تا امپدانس ترانسفورماتور، عملکرد حرارتی و حفاظت پایین دست به درستی هماهنگ شوند.

چین به عنوان یک پایه تولید هسته جهانی برای ترانسفورماتورها، چندین نقطه قوت قابل توجه را برای شما به ارمغان می آورد:

• زنجیره تامین بالغ برای مواد خام و قطعات
• قیمت گذاری مقرون به صرفه در مقابل تامین کنندگان سایر بازارها
• فن آوری های تولید پیچیده و کیفیت محصول قابل اعتماد

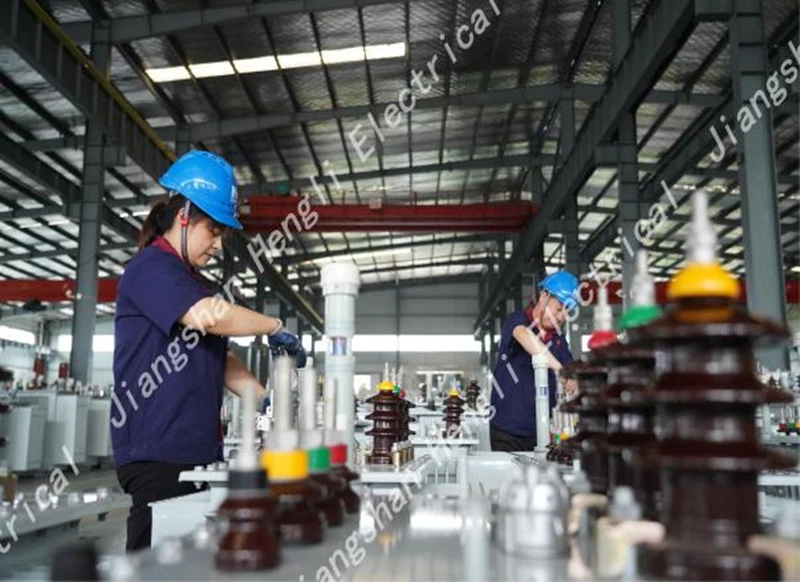

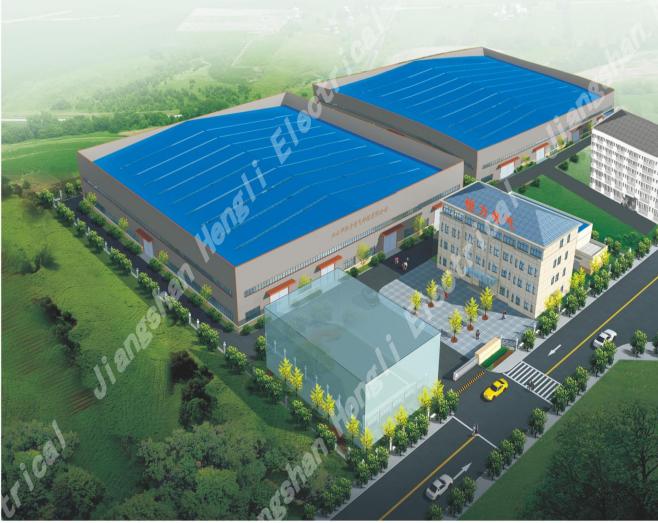

Hengli Electrical، مستقر در Jiangshan، ژجیانگ، نقاط قوت تولید چین را با دهه‌ها تجربه در صنعت ترانسفورماتور قدرت ادغام می‌کند. ما راه‌حل‌های ترانسفورماتور سفارشی ارائه می‌کنیم که نیازهای بازارهای مختلف را در سراسر جهان برآورده می‌کند.

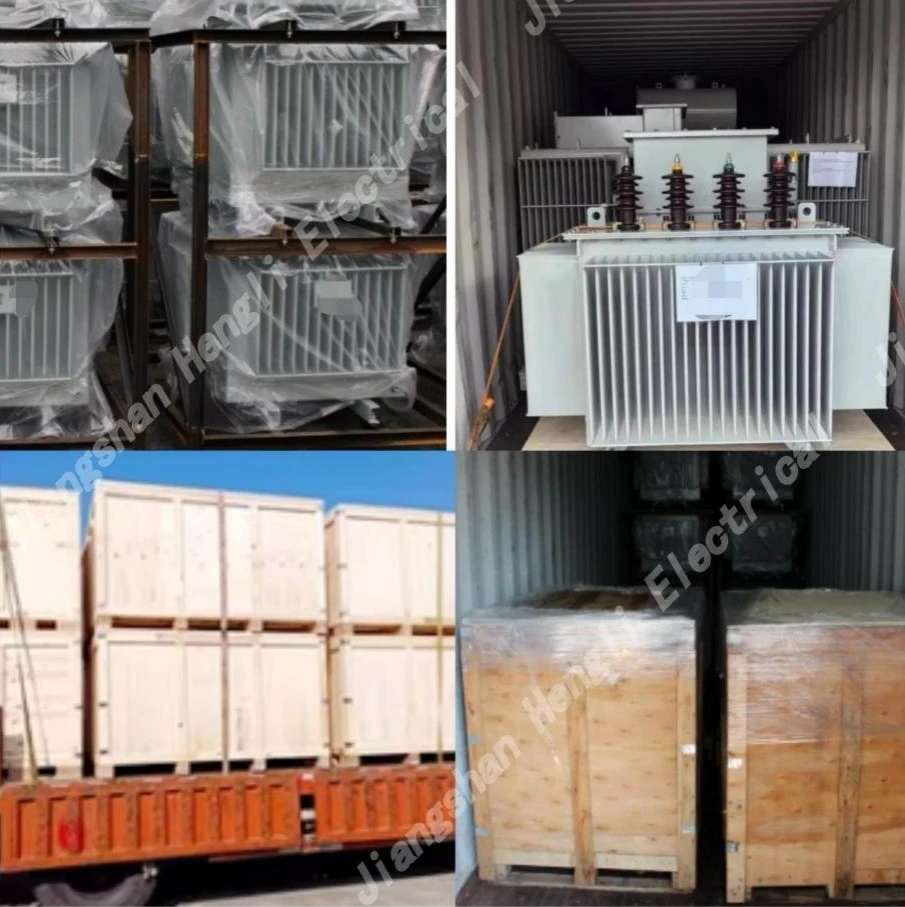

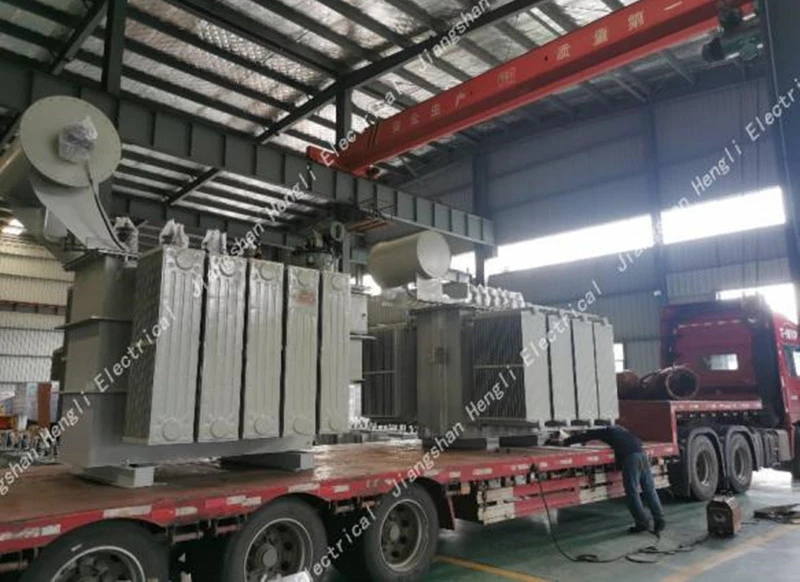

ما تمام لوازم جانبی ترانسفورماتور را در جعبه های تخته سه لا بسته بندی می کنیم. این جعبه ها دارای قاب های آهنی سنگین و پانل های تخته سه لا ضد بخور هستند. واحد ترانسفورماتور اصلی برهنه ارسال می شود و به طور ایمن در داخل کانتینر ثابت می شود. برای ترانسفورماتورهای با اندازه بزرگ، ما ضبط کننده های ضربه را برای ردیابی داده های نیروی G در طول حمل و نقل اقیانوس وصل می کنیم.
